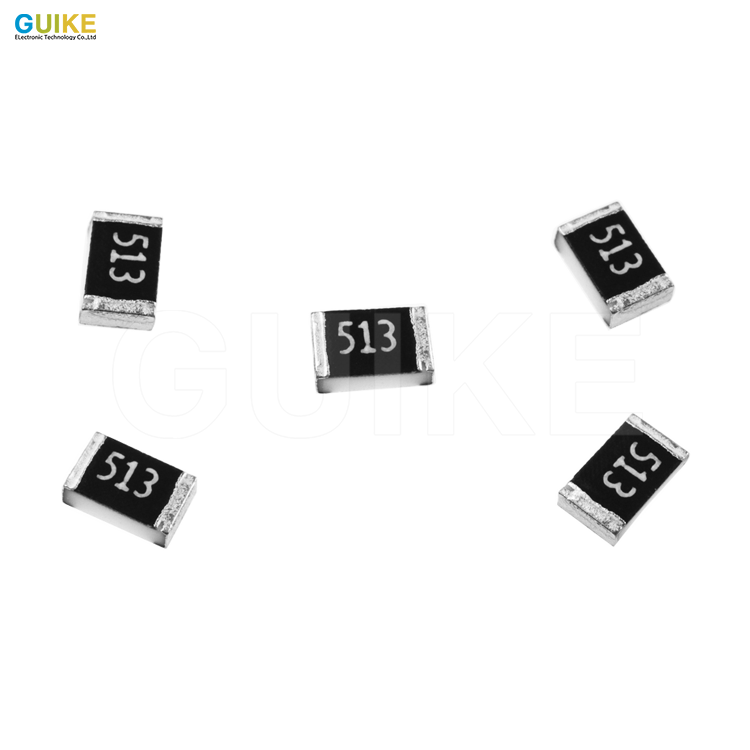

常规厚膜贴片电阻-FRC系列
产品特点：
1 、短小轻薄
2 、高可靠度
3 、多层电极结构
4 、适合所有焊接工艺
产品参数：
体积规格：0201 0402 0603 0805 1206 1210 1218 1812 2010 2512
阻值范围：0Ω,1Ω～100MΩ
温度系数：±100ppm/℃ ±200ppm/℃ ±300ppm/℃
工作温度：-55℃～+155℃
产品精度：±5%
额定功率：1/20W 1/16W 1/10W 1/8W 1/4W 1/3W 1/2W 3/4W 1W
型号/项目 | 额定功率 | 操作温度范围 | 最大工作电压 | 最大负载电压 | 阻值范围（Ω） | 温度系数 | 零欧姆电阻
额定电流 | 零欧姆电阻
最大过负荷电流 |
|
|
0201 | 1/20W | -55 ~ 155℃ | 25V | 50V | 1Ω ~ 10Ω | ±400 | 0.5A | 1A |
|
|
10Ω ~ 10MΩ | ±200 |
|
|
0402 | 1/16W | -55 ~ 155℃ | 50V | 100V | 1Ω ~ 10Ω | ±200 | 1A | 2A |
|
|
10MΩ ~ 100MΩ |
|
|
10Ω ~ 10MΩ | ±100 |
|
|
0603 | 1/10W | -55 ~ 155℃ | 75V | 150V | 10 ~ 10
11 ~ 100
102 ~ 100M | ±400
±200
±100 | 1A | 2A |
|
|
0805 | 1/8W
*1/3W | -55 ~ 155℃ | 150V | 300V | 10 ~ 10
11 ~ 100
102 ~ 100M | ±400
±200
±100 | 2A | 5A |
|
|
1206 | 1/4W | -55 ~ 155℃ | 200V | 400V | 10 ~ 10
11 ~ 100
102 ~ 100M | ±400
±200
±100 | 2A | 10A |
|
|
1210 | 1/3W | -55 ~ 155℃ | 200V | 400V | 10 ~ 10
11 ~ 100
102 ~ 100M | ±400
±200
±100 | 2A | 10A |
|
|
1218 | 1W | -55 ~ 155℃ | 200V | 500V | 10 ~ 10
11 ~ 100
102 ~ 100M | ±400
±200
±100 | 2A | 10A |
|
|
1812 | 3/4W | -55 ~ 155℃ | 200V | 400V | 10 ~ 10
11 ~ 100
102 ~ 100M | ±400
±200
±100 | 2A | 10A |
|
|
2010 | 3/4W | -55 ~ 155℃ | 200V | 400V | 10 ~ 10
11 ~ 100
102 ~ 100M | ±400
±200
±100 | 2A | 10A |
|
|
2512 | 1W | -55 ~ 155℃ | 200V | 400V | 10 ~ 10
11 ~ 100
102 ~ 100M | ±400
±200
±100 | 2A | 10A |
|
|
富捷常规厚膜贴片电阻规格书.pdf
